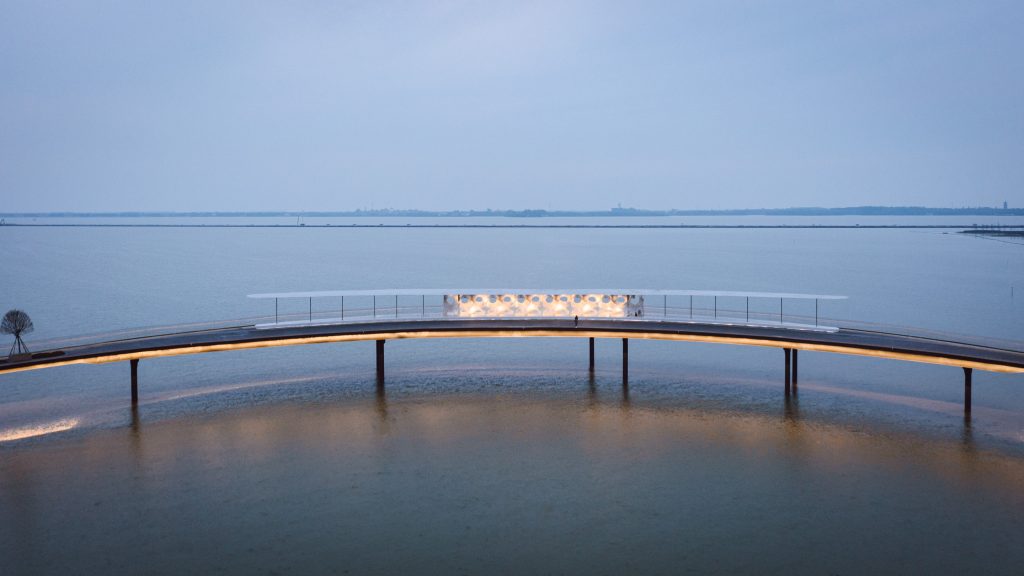

2020年滬蘇交界處聯通著蘇州吳江與上海青浦兩岸的環元蕩貫通橋項目。
元蕩橋全長586米，整體設計以“同心結”為理念，體現青浦與吳江兩地同心共治的發展愿景。橋身造型如同一條緞帶，其上揉和湖水柔波元素的橋上欄桿，與元蕩湖上的盈盈水波交相呼應，形成和諧統一的生態景觀體系。橋上景亭的靈感源自當?shù)貍鹘y(tǒng)雕塑的太湖石景亭，猶如一顆璀璨的明珠，鑲嵌于宛如玉帶的元蕩橋之上。景亭設計采用參數化數字建模技術，創造了既是雕塑又是游樂場的多孔墻。
縱觀整座元蕩橋，景亭雨棚是它最大的亮點。整個雨棚輕薄如飄帶，在全長77m、端部懸挑4m的情況下，其厚度竟僅為100mm，邊緣區域的厚度甚至縮小到了僅僅6mm。配合直徑89mm的極細支撐柱，遠遠望去，這座雨棚猶如一頁被精心裁剪的宣紙漂浮于橋面紙上，薄如蟬翼，振翅欲飛。整個雨棚幾乎看不見任何顯眼的接縫或橫梁，好似沒有重量般地落在立柱之上，其對于“輕薄”與“平整”的體現遠勝于之前提及的案例。為什么這懸挑4m的雨棚能做到幾乎看不到厚度、看不到結構？這是因?yàn)樵擁?xiàng)目的結構設計師采用了一種可以同時勝任這兩項要求的新技術：板桁架。
板桁架是一種創新鋼結構，采用上下兩塊鋼板代替?zhèn)鹘y(tǒng)桁架，網架結構的上下弦桿，并配以高品質涂裝同時充當建筑完成裝飾面，建筑、結構的和諧統一。相對于傳統網架而言，板桁架結構剛度和抗彎模量得以大幅提升。其主要特點就是超薄，是一種實現輕薄屋面的技術方案。
板桁架的建筑完成厚度可以做到50mm~100mm，邊緣厚度甚至可以做到5mm，可實現100mm的板桁架具備8m的懸挑能力。此外，由于板桁架具有良好的雙向傳力性能，建筑師可以根據空間要求靈活的布置立柱，而不必像常規梁式結構一樣必須考慮與上部結構的關系。這大大實現了在自然景觀中通過板桁架技術，實現建筑實用性與自然的融合。
為了使板桁架技術在更多的項目中發揮其輕薄的優勢，我們將板桁架技術進行了產品化打造，大大降低了輕薄屋面的使用門檻。這樣帶來的好處是：
1. 設計標準化，建立了設計庫。設計變得比較簡單。雖然仍然需要借助高級分析軟件進行有限元分析，然而由于將一部分標準化工作前置，設計費將不再高昂，設計時間也變得更快，滿足項目快速的要求。
同時，我們也研究了通過遺傳算法獲取最有力的立柱布置方案，使得設計速度大幅加快，合理性大幅加強。
2. 生產標準化，泰大創新聯合工廠進行生產工藝攻關，可以快速完成項目的生產，而不是每一個工程都需要尋找合適的工廠加工?？梢愿鶕?jù)標準化的庫存件，現場完成裝配式快速拼裝。
3. 成本降低。
(1) 當工程變成了產品，產品標準化以后，造價自然就大幅降低了。
(2) 通過有限元分析的結果，優化板厚
(3) 建筑即結構，無需鋁板裝飾。這樣節省的鋁板成本，足以用來做板桁架的結構了。
